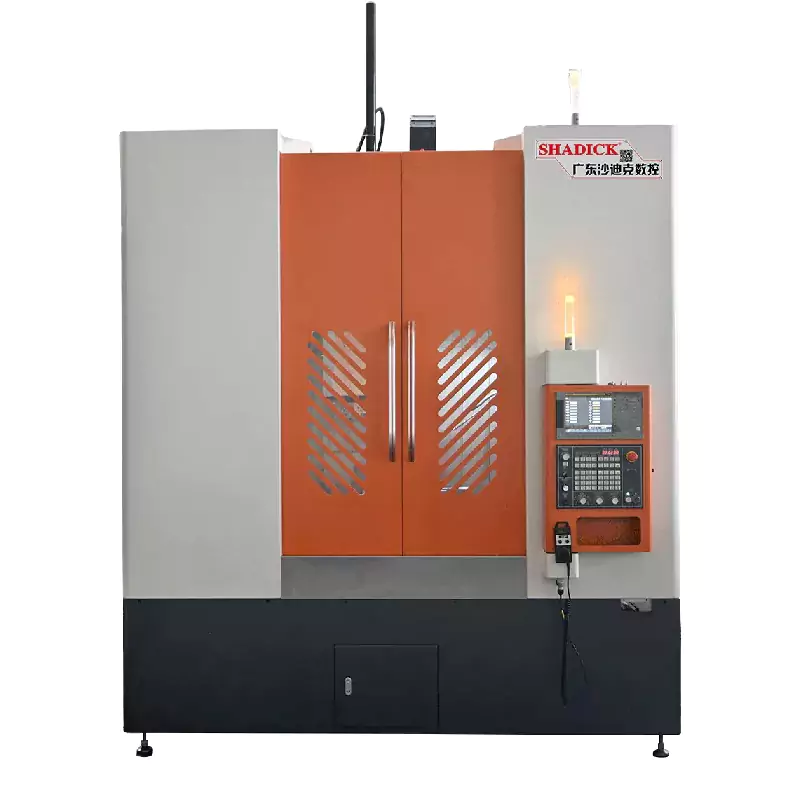

80 أدوات آلة CNC رأسية

تم تجهيز أدوات الآلة CNC العمودية 80 مع تحكم متعدد المحور ، والذي يتكيف بمرونة مع احتياجات الآلات متعددة الأوجه من قطع العمل المعقدة. يعد وضع Workbench بديهيًا ، والبرمجة بسيطة ، ومناسبة للمشغلين لأداء عمليات التصنيع وتعديلات البرامج. يمكنه التعامل مع مجموعة متنوعة من المواد ، بما في ذلك المعادن ، وغير المعادن ، وما إلى ذلك ، لتلبية احتياجات المعالجة من الصناعات المختلفة.

إرسال استفسار

وصف المنتج

المعالجة المستقرة: يتم وضع الشغل بشكل طبيعي عن طريق الجاذبية ، مما يوفر حلقة قطع مستقرة لضمان معالجة عالية الدقة. مقترنة مع برج شوت الألماني ، 80 أدوات الآلات CNC عمودية لها دقة عالية ، وضع دقيق ، وصلابة قوية.

يستخدم كلا المحورين (XZ) مسارات أسطوانة شاقة من 55 مم وقضبان المسمار من 50 مم ، بدعم من ستة متزلجات شاقة

مناسبة لمعالجة الأجزاء ذات الأقطار الخارجية الكبيرة والأوزان الثقيلة.

قاعدة أدوات الآلة هي تقريبًا مربعة ، مع صلابة عالية ، مما يقلل من تأثير التشوه والحركة.

معلمة المنتج （المواصفات）

قدرة المعالجة	LC60	LC80
تدور جسم السرير	φ700	φ850
أكبر معالجة قطر	φ600	φ800
مغزل
أنف المغزل	A2-8	A2-11
فتحة شريط	φ86	φ60
سرعة المغزل	0-2000
الدقة الميكانيكية
كرر دقة تحديد المواقع	± 0.008
نيران المغزل	≤0.008/100mm
المغزل تفتق	≤0.008/100mm
x ، z crosshair	≤0.008/100mm
سرعة المحور X/Z السريع	24m/دقيقة
السكتة الدماغية المحورية
x-axis السكتة الدماغية	500mm
Z-axis السكتة الدماغية	750mm
قوة المحرك
المغزل (المؤازرة) والمحرك	15 كيلو وات
محور س (سيرفو) والمحرك	2.9kw
محور z (المؤازرة) والمحرك	2.9kw
تدفق
تدفق	8 محطات عمل مع 380 صواني الأدوات
آخر
وزن	9000 كجم	11000 كجم
الأبعاد الميكانيكية	245023302650

مهرجان المنتج والتطبيق

تستخدم معالجة الأجزاء الثقيلة والكبيرة ، مثل الأعمدة ، والتروس ، ومراكز العجلات ، وما إلى ذلك ، على نطاق واسع في الصناعات مثل تصنيع الآلات الثقيلة ، والتعدين ، واستخراج الزيت. تتطلب الحقول التي تتطلب دقة عالية ، مثل مكونات الطيران ، دقة عالية للآلات وجودة السطح. تصنيع القوالب الكبيرة ومكونات المعدات: تلبية الأشكال المعقدة والمتطلبات عالية الدقة للمكونات الكبيرة مثل تصنيع القوالب وتوليد الطاقة.
