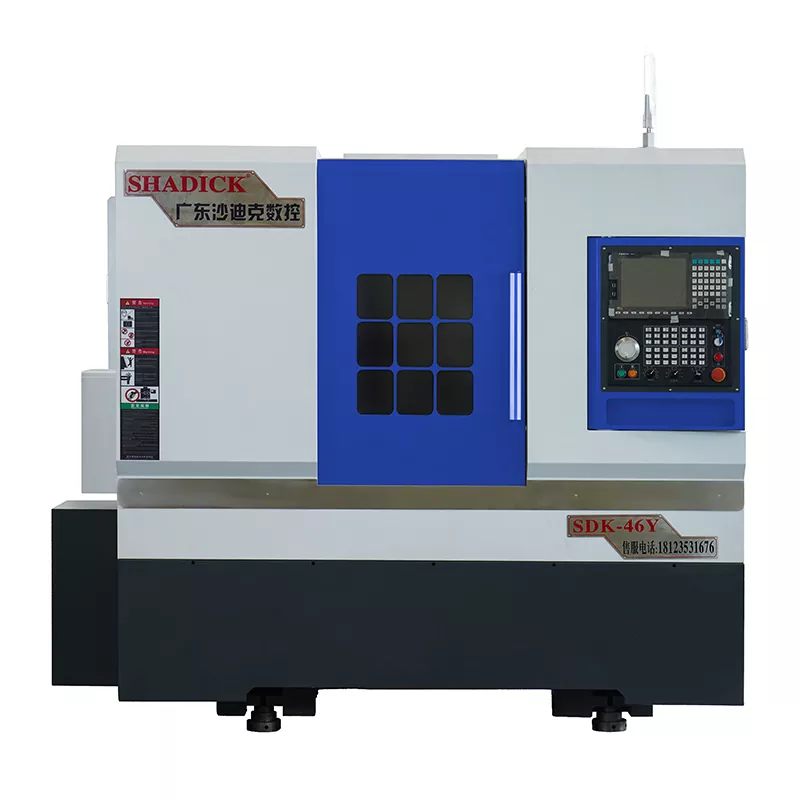

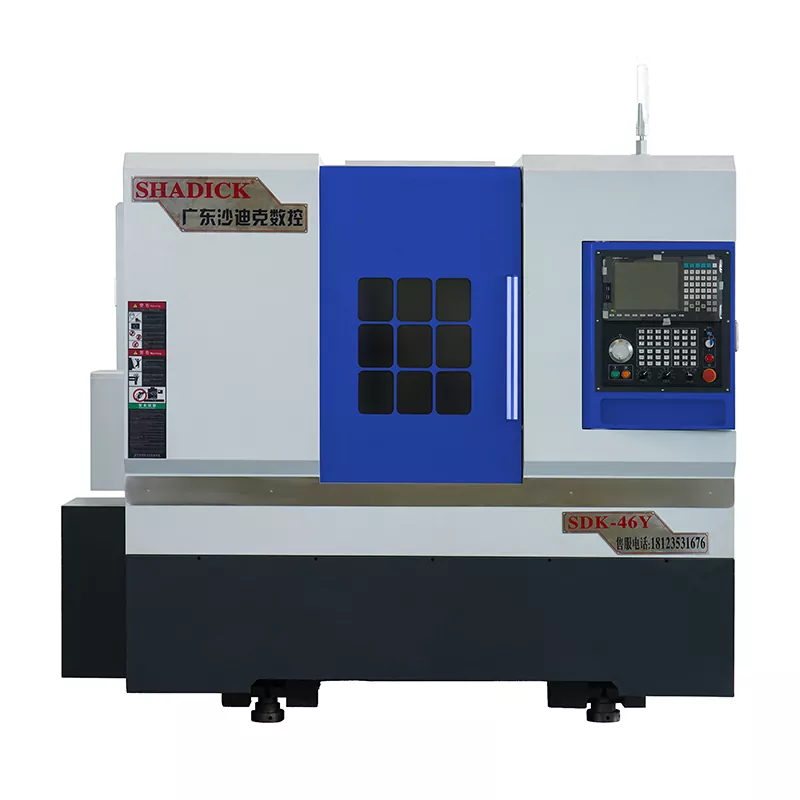

46 Tailstock Turn-Mill Machin CNC Machine

تعد آلة CNC المركب 46-Tailstock CNC عبارة عن قطعة شائعة الاستخدام في صناعة التصنيع ، حيث تجمع بين وظائف الدوران ، الطحن ، الحفر ، النقر ، وأكثر من ذلك ، مما يتيح إكمال مهام متعددة مع إعداد واحد. يعد مركز الطاحونة الخاص بنا مناسبًا بشكل خاص لمعالجة الأجزاء المعقدة ، مثل المكونات النحيلة والأسطح المنحنية المعقدة ، والتي يصعب تحقيقها في كثير من الأحيان بكفاءة ودقة عالية باستخدام طرق الآلات التقليدية.

إرسال استفسار

وصف المنتج

يمكن لآلة CNC المركب 46-Tailstock CNC في وقت واحد تحقيق وظائف مركبة متعددة العمليات مثل المنعطفات ، والطحن ، والحفر ، والتنصت ، والهواء ، والتعب.

تم تجهيز المحور C للمغزل بمشفر حلقة مغناطيسي عالي الدقة ، مما يتيح الفهرسة المستمرة (بدقة فهرسة تصل إلى 0.01 درجة). يتم تجميعها محوريًا مع أداة الآلة لضمان دقة تحديد المواقع وموثوقية عالية للمحور C.

يعتمد تصميمًا وقائيًا مغلقًا بالكامل ، والذي يحمي بفعالية المكونات المهمة مثل البراغي والأدلة والمحامل. إنه جمالي ، مستقر ، ودائم.

يستخدم نظام تشغيل Taiwan Syntec ، والذي يسمح بتحديد المواقع السريعة أثناء تشغيل السرعة العالية ، مما يؤدي بشكل فعال إلى تحسين كفاءة الفهرسة والدقة.

معلمة المنتج （المواصفات）

قدرة المعالجة	46y
تدور جسم السرير	φ450
أكبر معالجة قطر	φ350
مغزل
أنف المغزل	A2-5
فتحة شريط	φ46
سرعة المغزل	0-6000
الدقة الميكانيكية
كرر دقة تحديد المواقع	± 0.005
نيران المغزل	≤0.005/100mm
المغزل تفتق	≤0.005/100mm
x ، z crosshair	≤0.005/100mm
سرعة المحور X/Z السريع	24m/دقيقة
سفر مقعد الذيل
مواصفات الأكمام	مو 5#
سفر مقعد الذيل	370mm
طريقة حركة مقعد الذيل	شريط التمرير
المسافة العليا من تشاك	450mm
نطاق ضغط مقعد الذيل	5-20 كيلوغرام
أعلى خط سير	120mm
هيكل مقعد الذيل	نوع الأكمام الدقيقة
السكتة الدماغية المحورية
x-axis السكتة الدماغية	250mm
Z-axis السكتة الدماغية	510mm
y- المحور السكتة الدماغية	± 35mm
قوة المحرك
المغزل (المؤازرة) والمحرك	7.5kw
محور س (سيرفو) والمحرك	3.1kw
محور z (المؤازرة) والمحرك	3.1kw
محور ص (سيرفو) والمحرك	2.4kw
محرك رأس الطاقة	5.5kw
15- محطة طاقة المحطة (BMT40)	الملك CNC من تايوان ، الصين
رأس السلطة 0 - درجة	2
Power Head 90 - درجة	2
آخر
وزن	3600 كجم
الأبعاد الميكانيكية	285017802040

مهرجان المنتج والتطبيق

يعد مجمع الطاحونة مع Tailstock عبارة عن معدات تصنيع متعددة الاستخدامات تجمع بين وظائف الدوران والطحن ، ويتميز بجهاز Tailstock لدعم معالجة قطع العمل المختلفة. تجعل هذه القطع العالية ذات الدقة العالية والكفاءة العالية ، والكفاءة العالية ، والكفاءة العالية ، والكفاءة العالية ، والقدرة على معالجة قطع العمل المعقدة على شكل معقدة استخدامها على نطاق واسع في صناعات متعددة.

تفاصيل الإنتاج

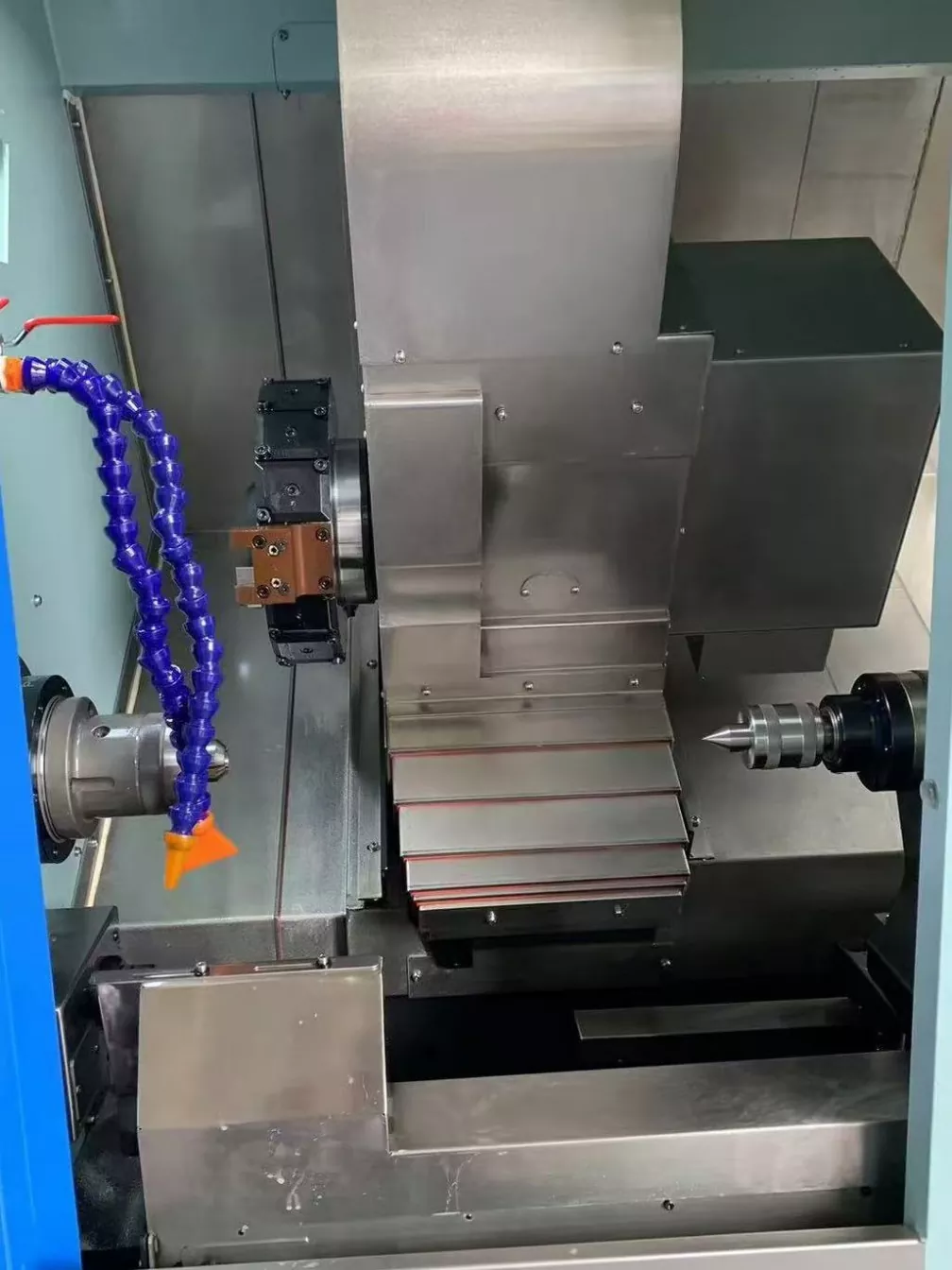

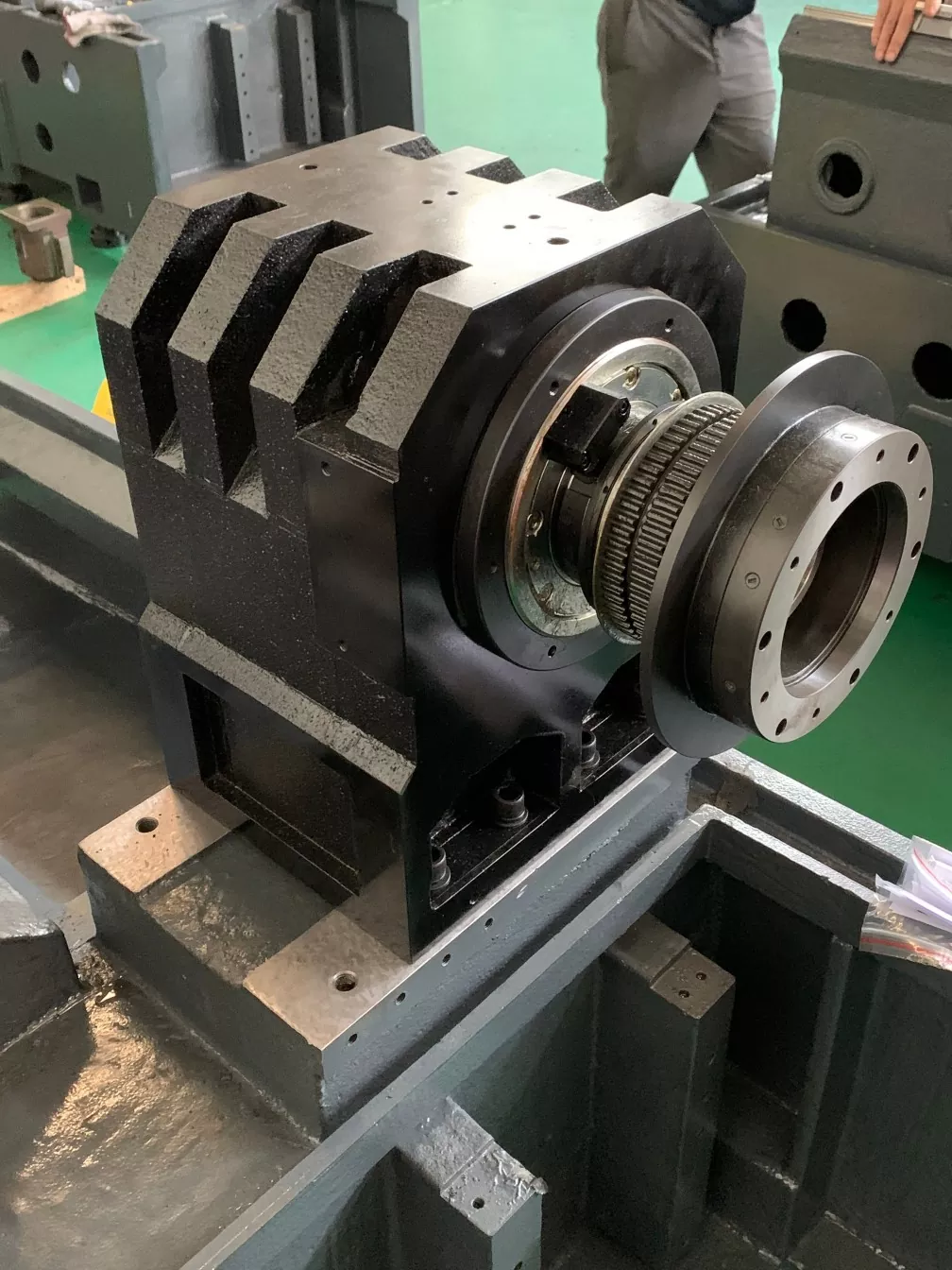

46-Tailstock Turn-Mill Mill Machine Machine Internal Action of Machine Tool.

يمكن لبرج الطاقة المكون من 15 محطة تحميل المزيد من الأدوات. عند تصنيع الأجزاء المعقدة ، ليست هناك حاجة لتغيير الأدوات بشكل متكرر ، مما يقلل من وقت التوقف عن تغيير الأداة ويحسن كفاءة الآلات.
