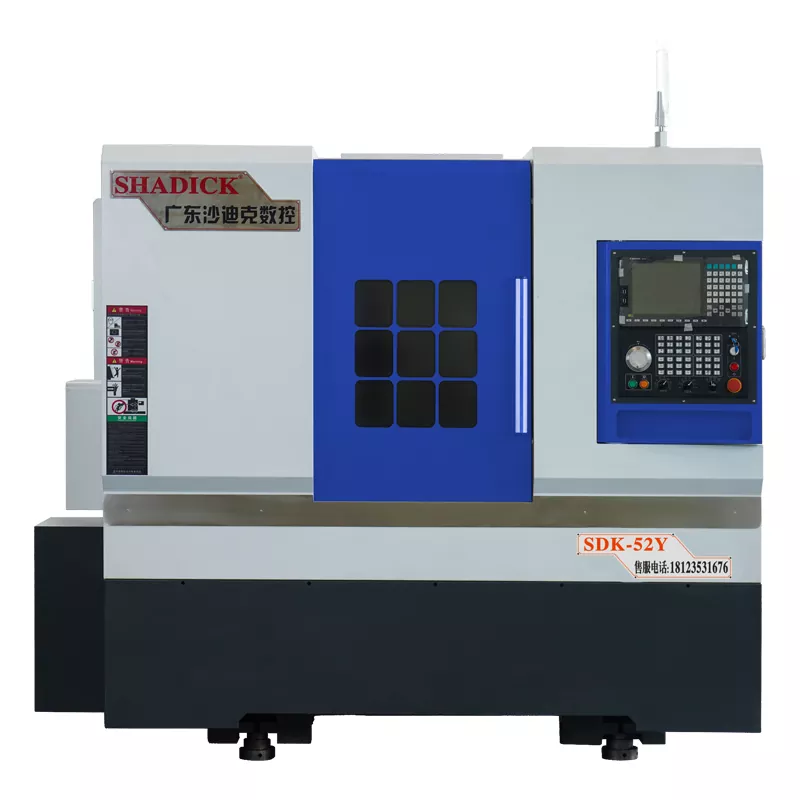

52 Tailstock Turn-Mill Machin CNC Machine

يمكن تكوين آلة CNC المركب Shadick 52-Tailstock CNC بمرونة مع ذيل هيدروليكي عادي أو قابل للبرمجة وفقًا لاحتياجات العملاء. من السهل تشغيل Tailstock الهيدروليكية العادية ، لكن مرونتها ودقتها محدودة ؛ من ناحية أخرى ، يعتمد Tailstock الهيدروليكي القابل للبرمجة على التحكم المتقدم في البرمجة لتحقيق مكاسب عالية الدقة ومرنة ، تلبية متطلبات معقدة.

إرسال استفسار

وصف المنتج

يتم التحكم في المحور Y Turret الخاص بـ Turret الخاص بـ Shadick 52-Tailstock Turn-Mill Mister CNC بواسطة 4 أدلة خطية أو أدلة مزدوجة متصلبة ، مما يحسن بشكل كبير من الدقة والصلابة العالية.

وهي مجهزة بذيذ هيدروليكي قابل للبرمجة. من خلال ضغط واحد فقط لزر ما ، يمكنك تمديد أو سحب Tailstock ، مما يجعل من السهل وضع قطع العمل. لديها تحكم سرعتين (سريع وبطيء).

لديها وظيفة من أربعة - Moxis Linkage Machining للدوران ، الطحن ، الحفر ، النقر ، وما إلى ذلك ، ويمكنها إكمال الحفر والاستقبال على نهايات العمود من الأجزاء.

يمكن استخدام برج الطاقة في أجزاء الجهاز عالي الارتباك. يمكن دمج رأس الطاقة المحور الحقيقي مع وظيفة مركب الطاحونة إلى الأجزاء المعقدة.

يمكن أن تؤدي تصنيعًا كبيرًا على نطاق واسع على أجزاء الفولاذ والفولاذ المقاوم للصدأ ، بالإضافة إلى الحفر والاستفادة من نهايات العمود. يمكن للآلة ذات الذرن معالجة أجزاء العمود الطويلة.

هناك وحدة دالة أداة الطاقة على الجانب يمكن أن تؤدي وظائف مثل الحفر ، النقر ، وطحن الشقق ، مما يتيح الحفر الدقيق وطحن أجزاء العمود المختلفة.

يتمتع محرك رأس الطاقة بقوة 5.5 كيلو واط وهو مجهز بنظام تبريد مستقل ذاتي. يمكن أن يصل الحد الأقصى لسرعة الدوران إلى 8000 ثورة في الدقيقة. يمكن أن يؤدي الآلات على مدار 24 ساعة دون ارتفاع درجة حرارة أو إبداع إنذار.

معلمة المنتج (المواصفات)

قدرة المعالجة	52y
تدور جسم السرير	φ500
أكبر معالجة قطر	φ350
مغزل
أنف المغزل	A2-6
فتحة شريط	φ52
سرعة المغزل	0-6000
الدقة الميكانيكية
كرر دقة تحديد المواقع	± 0.005
نيران المغزل	≤0.005/100mm
المغزل تفتق	≤0.005/100mm
x ، z crosshair	≤0.005/100mm
سرعة المحور X/Z السريع	24m/دقيقة
سفر مقعد الذيل
مواصفات الأكمام	مو 5#
سفر مقعد الذيل	420mm
طريقة حركة مقعد الذيل	شريط التمرير
المسافة العليا من تشاك	450mm
نطاق ضغط مقعد الذيل	5-20 كيلوغرام
أعلى خط سير	120mm
هيكل مقعد الذيل	نوع الأكمام الدقيقة
السكتة الدماغية المحورية
x-axis السكتة الدماغية	260mm
Z-axis السكتة الدماغية	520mm
y- المحور السكتة الدماغية	± 45mm/± 50mm
قوة المحرك
المغزل (المؤازرة) والمحرك	11kw
محور س (سيرفو) والمحرك	3.1kw
محور z (المؤازرة) والمحرك	3.1kw
محور ص (سيرفو) والمحرك	2.4kw
محرك رأس الطاقة	5.5kw
12- محطة طاقة المحطة (BMT45)	الملك CNC من تايوان ، الصين
رأس السلطة 0 - درجة	2
Power Head 90 - درجة	2
آخر
وزن	3700 كجم
الأبعاد الميكانيكية	285017802040

ميزة المنتج والتطبيق

تتميز أداة Machine Compound Compound بطبيعتها بكفاءة عالية ومتعددة الوظائف. إنه قادر على إكمال مجموعة متنوعة من مهام التصنيع في عملية تثبيت واحدة ، مما يجعلها مناسبة للغاية للصناعات الصناعية التي تتطلب إنتاجًا فعالًا. ينطبق على الآلات ذات المحور الطويل في الصناعات مثل قطع غيار السيارات وصناعة النقل وتوليد طاقة الرياح.

تفاصيل الإنتاج

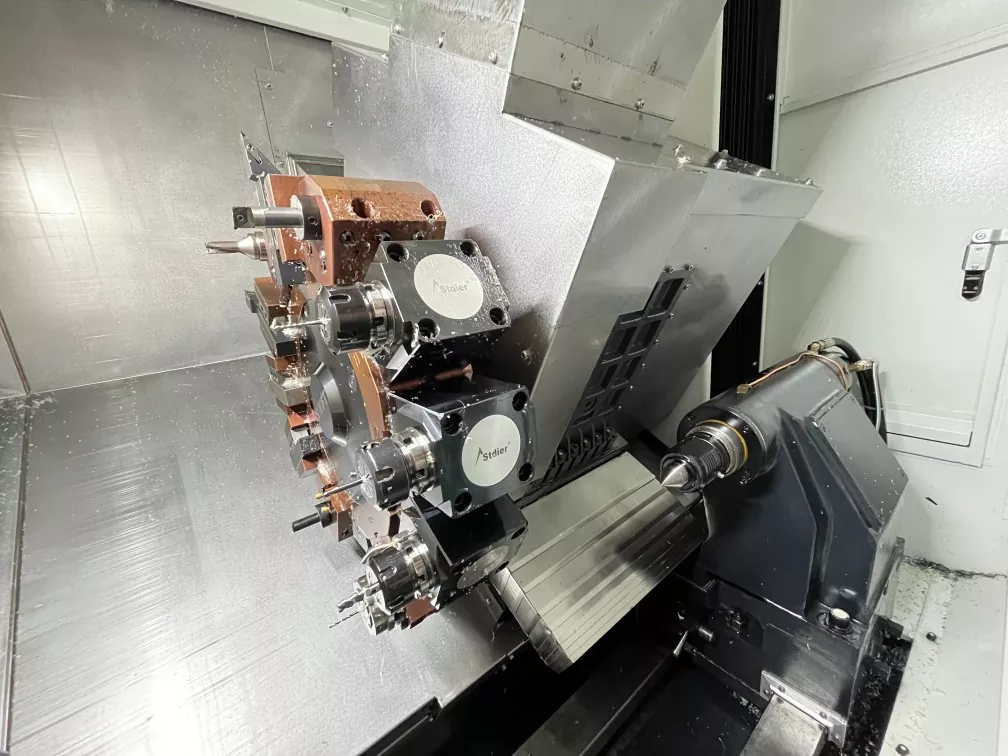

52 Tailestock Turn-Mill Machin CNC Machine Artract of Machine Tool ， يحسن برج BMT55 الذي يحركه المؤازرة من موثوقية الفهرسة ويضمن الصلابة العالية أثناء الطحن.
