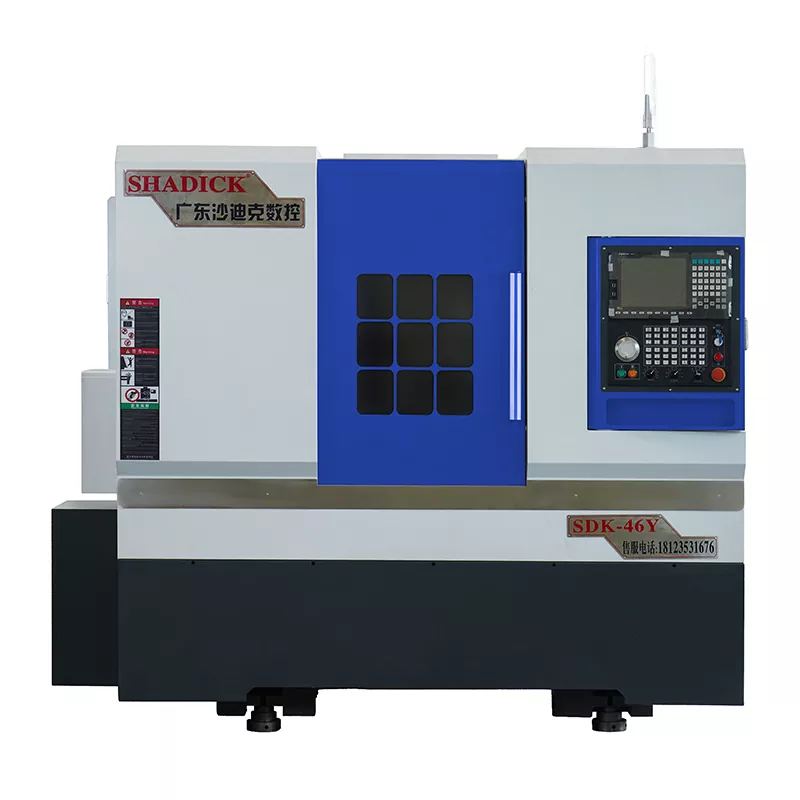

46 أدوات آلة CNC المركبة المركب والطحن

لا يوفر Shadick أدوات CNC المركبة المركب 46 الراقية ، ولكن أيضًا يتفوق في الخدمات المخصصة. سيقوم فريقنا الفني بتصميم تدفق العملية وتكوين الأدوات وتخطيط حلول الأتمتة بناءً على الاحتياجات المحددة لكل عميل ، وتوفير حل "توقف واحد" لجميع العملاء. يعني اختيار Shadick اختيار شريك تصنيع يمكنه تحقيق عمليات فعالة وقلق.

إرسال استفسار

وصف المنتج

تستخدم أدوات الآلة CNC المركب 46 التي تعمل بالطحن والطحن تحكمًا حقيقيًا في برج المحور Y لأداء تصنيع الأجزاء المعقدة.

تم تجهيز كل محور بأدلة خطية عالية الدقة مستوردة ومسامير أسطوانة ومحامل دقيقة.

يمكن أن تؤدي الآلات الدقيقة على نطاق واسع من الأجزاء الفولاذية والفولاذ المقاوم للصدأ ، وكذلك الحفر والاستفادة من نهايات العمود.

يتبنى المحور Y لبرج الطاقة المباشر المقترن بالسكك الحديدية 4 سلك/مزدوج للسكك الحديدية ، مما يحسن إلى حد كبير الدقة والصلابة العالية.

معلمة المنتج （المواصفات）

قدرة المعالجة	46y
تدور جسم السرير	φ450
أكبر معالجة قطر	φ350
مغزل
أنف المغزل	A2-5
فتحة شريط	φ46
سرعة المغزل	0-6000
الدقة الميكانيكية
كرر دقة تحديد المواقع	± 0.003
نيران المغزل	≤0.005/100mm
المغزل تفتق	≤0.005/100mm
x ، z crosshair	≤0.005/100mm
سرعة المحور X/Z السريع	24m/دقيقة
السكتة الدماغية المحورية
دائرة نصف قطرها المحور X.	250mm
Z-axis السكتة الدماغية	400mm
y- المحور السكتة الدماغية	± 35mm
قوة المحرك
المغزل (المؤازرة) والمحرك	7.5kw
محور س (سيرفو) والمحرك	3.1kw
محور z (المؤازرة) والمحرك	3.1kw
محور ص (سيرفو) والمحرك	2.4kw
محرك رأس الطاقة	5.5kw

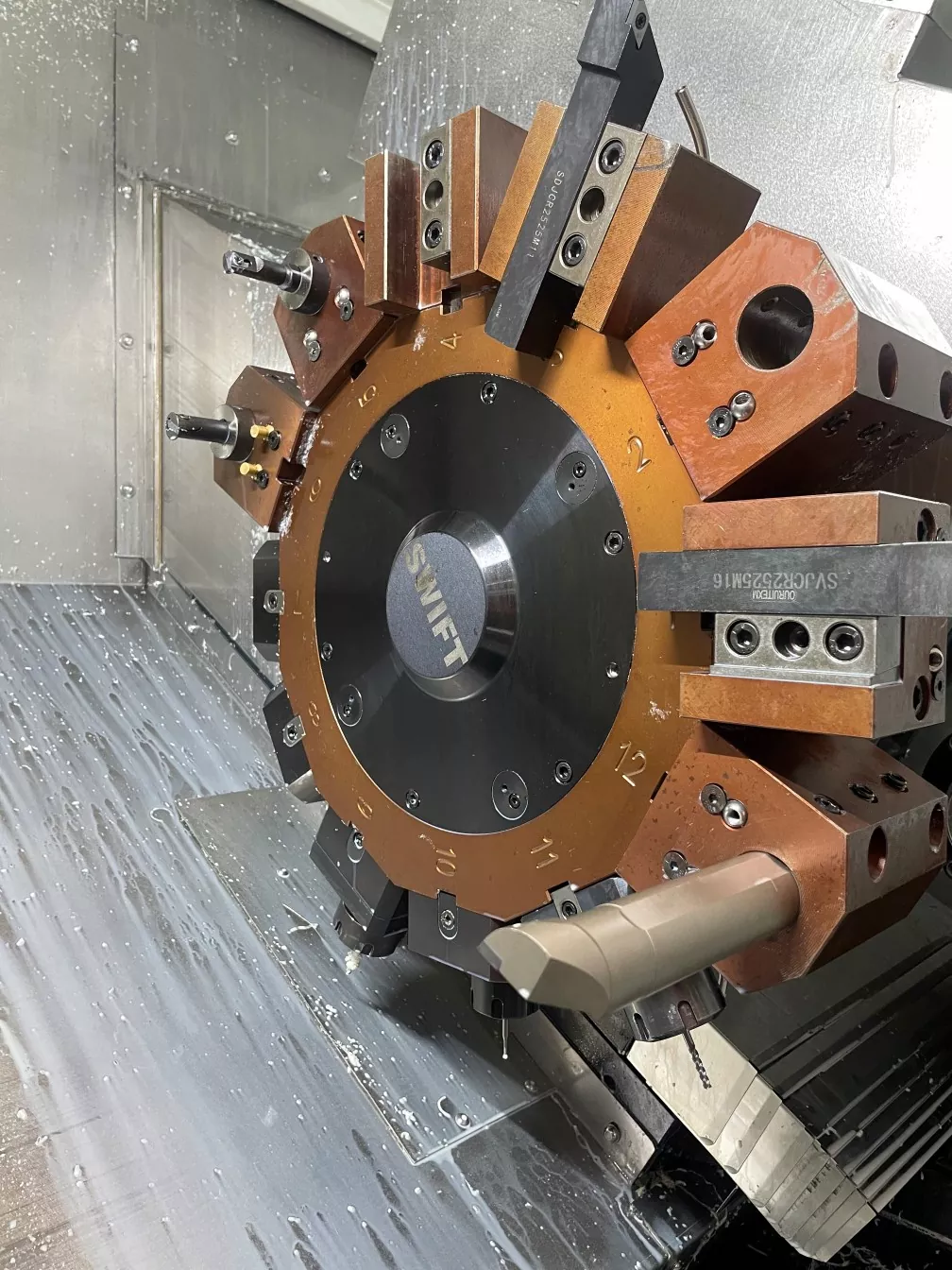

12 - برج طاقة المحطة (BMT40)	الملك CNC من تايوان ، الصين
رأس السلطة 0 - درجة	2
Power Head 90 - درجة	2
آخر
وزن	3600 كجم
الأبعاد الميكانيكية	273017101920

مهرجان المنتج والتطبيق

تجمع أدوات آلة CNC المركبة المركب Shadick 46 بين وظائف المخرطة ومركز الآلات. وهو مصمم خصيصًا للتعامل مع المنتجات ذات المتطلبات العالية للدقة والتركيز والموسمية. عادة ، يتم استخدامه لمعالجة قطع الغيار في مجالات مثل صناعة السيارات والفضاء والفضاء. من خلال تثبيت واحد ، يمكنه إكمال معالجة الأجزاء المعقدة ، وتقصير وقت الإنتاج وتقليل التكاليف.
